Thông tin chi tiết sản phẩm:
|
| Tên sản phẩm: | TFW4-160R2 | Chức năng: | máy ép nhựa |
|---|---|---|---|
| Ứng dụng: | Phụ tùng ô tô, điện tử 3C | Màu sắc: | viết & màu vàng |
| Dịch vụ sau bán hàng: | Cung cấp | bảo hành: | 12 tháng |
| Từ khóa: | Năng suất cao | Sử dụng cho: | Ngành công nghiệp điện tử 3C, ngành ô tô |
| Làm nổi bật: | Máy tiêm bảng đơn Shuttle thẳng đứng,Máy đúc phun quay 120 tấn,Máy đúc đặt dọc bàn làm việc thấp |
||

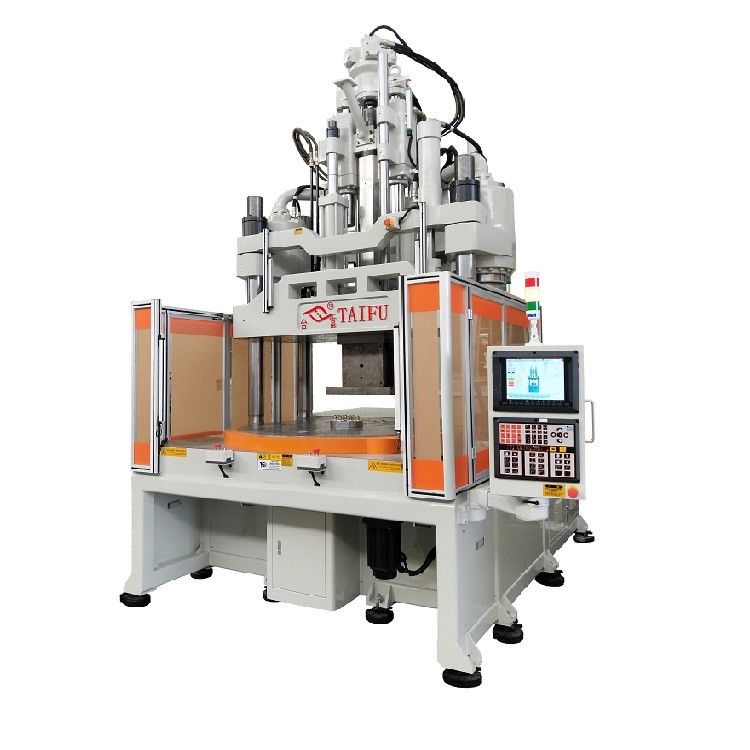

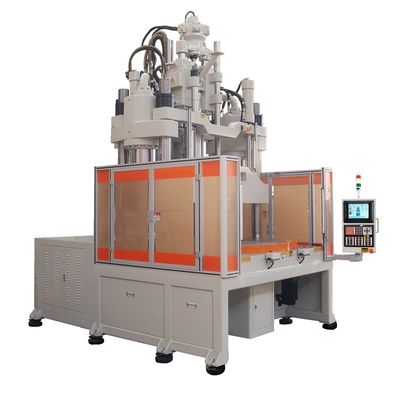

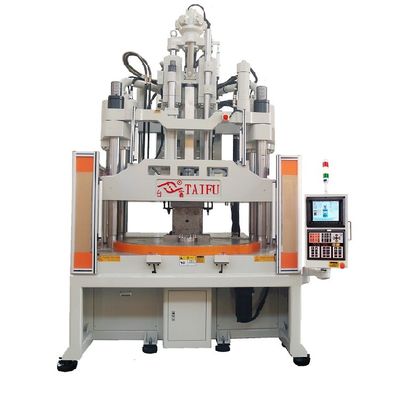

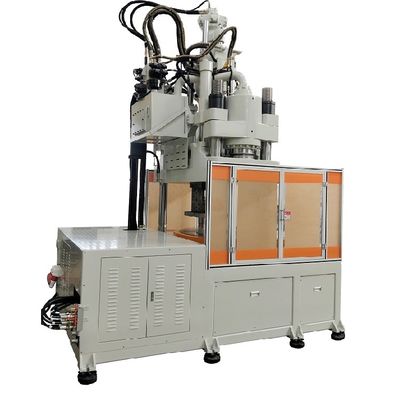

Máy đúc phun quay dọc 120t với chứng chỉ CE
Máy đúc phun bàn quay dọc nhà ga thấp Taifu áp dụng bàn làm việc ergonomic, làm cho hoạt động thuận tiện và an toàn hơn.Độ kính đĩa quay tối thiểu là 810mm và đường kính tối đa là lên đến 2300mmMáy được trang bị một hệ thống điều khiển hiệu suất cao, cung cấp một sự đảm bảo mạnh mẽ cho độ chính xác và ổn định tiêm chất lượng cao.,do thiết kế đĩa quay độc đáo của nó, có thể được sử dụng kết hợp với việc mở rộng thiết bị tự động hóa, v.v.,để đạt được chất lượng cao và hiệu quả sản xuất tự động hóa các hình dạng phức tạp và các sản phẩm đặc biệt, hiện được sử dụng rộng rãi trong các bộ phận ô tô và ngành công nghiệp năng lượng mới.
Thông số kỹ thuật
Các thông số kỹ thuật của máy
| Đề mục | UNIT | TFW4-85R2 | TFW4-120R2 | TFW4-160R2 | |||||||
| Đơn vị tiêm | |||||||||||
| Vòng vít | mm | 140 | 160 | 200 | |||||||
| Chiều kính vít | mm | 32 | 36 | 40 | 36 | 40 | 45 | 45 | 50 | 55 | |
| Khối lượng tiêm lý thuyết | cm3 | 113 | 143 | 176 | 163 | 201 | 254 | 318 | 393 | 475 | |
| Trọng lượng tiêm ((PS)) | g | 105 | 133 | 164 | 151 | 187 | 237 | 296 | 365 | 442 | |
| oz | 3.69 | 4.67 | 5.77 | 5.34 | 6.60 | 8.35 | 10.43 | 12.88 | 15.59 | ||
| Max.Injection Pressure | Mpa | 228 | 180 | 146 | 222 | 180 | 142 | 218 | 177 | 146 | |
| kgf/cm2 | 2331 | 1842 | 1492 | 2269 | 1838 | 1452 | 2226 | 1803 | 1490 | ||
| Tỷ lệ tiêm | cm3/s | 100 | 126 | 156 | 128 | 158 | 200 | 167 | 206 | 249 | |
| Tốc độ tiêm tối đa | mm/s | 124 | 126 | 105 | |||||||
| Tốc độ xoay của vít | rpm | 10~280 | 10~280 | 10~280 | |||||||
| Chiều kính vòng định vị | mm | 120 | 120 | 120 | |||||||
| Nút ra khỏi đĩa | mm | ≥45 | ≥45 | ≥45 | |||||||
| Đơn vị kẹp | |||||||||||
| Lực kẹp | KN ((ton) | 833 ((85) | 1176 ((120) | 1568(160) | |||||||
| Động cơ nhấc | mm | 280 | 300 | 350 | |||||||
| Độ dày khuôn tối thiểu | mm | 230 ((310) | 280(380) | 300 ((400) | |||||||
| Tối đa. Mở | mm | 510 ((590) | 580(680) | 650 ((750) | |||||||
| (L*W) Max.Form Size | mm | 360*360/450*320 | 420*420/560*360 | 520*520/700*450 | |||||||
| Số trạm máy quay | mm | 2 | 2 | 2 | |||||||
| (D) Kích thước bàn quay | mm | φ1010 | φ1200 | φ1400 | |||||||
| QTY của máy phun | PC | 3 | 5 | 5 | |||||||
| Khoảng cách thanh trên cùng | mm | 80 | 80 | 100 | |||||||
| Khoảng cách phun | mm | 100 | 100 | 110 | |||||||
| Lực phun ra | KN ((ton) | 45(4.6) | 45(4.6) | 45(4.6) | |||||||
| Các loại khác | |||||||||||
| Áp suất hệ thống | Mpa ((kgf/cm2) | 13.7 ((140) | 13.7 ((140) | 13.7 ((140) | |||||||
| Công suất bể dầu | L | 350 | 430 | 500 | |||||||
| Điện | KW | 15+2.2 | 18+2.2 | 22+2.2 | |||||||
| Năng lượng sưởi ấm | KW | 7.0 | 10.7 | 13.7 | |||||||
| Kích thước máy | L*W | m | 2.5*1.9 | 2.6*2.0 | 2.9*2.2 | ||||||
| H(Không bao gồm chân hấp thụ sốc) | m | Chú ý:2.5 ((Max:2.95) | Chú ý:2.9 ((Max:3.6) | Chú ý:3.3 ((Max:4.1) | |||||||
| Khả năng nước làm mát | L/min | 40 | 50 | 50 | |||||||
| Chiều cao của bàn làm việc + ((Không bao gồm chân hấp thụ va chạm) | mm | 780+(70) | 820+(70) | 915+(80) | |||||||
| Trọng lượng máy | tấn | 6.5 | 9.5 | 12.8 | |||||||
Đặc điểm
1. máy quay máy chủ
Các chuyển động xoay của bàn xoay được thực hiện bởi một ổ đĩa động cơ servo, mà nhận ra tốc độ cao và trơn tru, ổn định chuyển động xoay (rắc động thấp),do đó cải thiện sự ổn định của chu kỳ hình thành.
2Không gian rộng rãi để lắp đặt khuôn
Có đủ không gian để lắp đặt khuôn, và nó cũng có thể đối phó tốt với việc sử dụng khuôn lớn hoặc sử dụng khuôn trượt do sự phức tạp của hình dạng sản phẩm.
3Hệ thống truyền động tiết kiệm năng lượng
Hệ thống thủy lực được điều khiển bởi các động cơ servo tiết kiệm năng lượng, tiết kiệm năng lượng và điện, rút ngắn chu kỳ máy, tăng tuổi thọ của thiết bị,và cải thiện hiệu quả sản xuất.
4.Về mặt làm việc cực thấp
Bàn làm việc cực thấp được thiết kế ergonomically làm cho nó dễ dàng để tải và thả khuôn, đặt và lấy các bộ phận, giảm thời gian ngừng hoạt động,và cải thiện hiệu quả sản xuất cũng như an toàn.

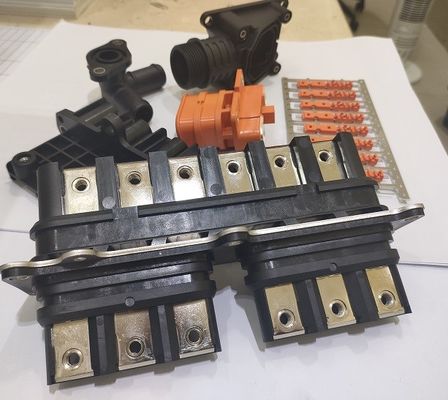

Ứng dụng
Tại sao lại chọn chúng tôi?
1. Chất lượng sản phẩm tốt nhất và giá cả cạnh tranh nhất.
2- Nhân viên kỹ thuật có kinh nghiệm trong sản xuất.
3Thiết kế và sản xuất tùy chỉnh.
4Dịch vụ bán hàng trước và sau bán hàng tuyệt vời.
Câu hỏi thường gặp
Q1: Bạn thử nghiệm tất cả hàng hóa trước khi giao hàng?
Vâng, chúng tôi có 100% kiểm tra trước khi giao hàng.
Q2: Điều khoản thanh toán của bạn là gì?
T/T 30% tiền gửi, 70% trước khi khởi hành.
Q3: Loại sản phẩm nào có thể được sản xuất bằng máy đúc phun dọc?
Máy đúc phun dọc thường được sử dụng để sản xuất các sản phẩm như các thành phần đúc đúc, các sản phẩm đúc quá, cáp đúc quá dọc và kết nối,và các bộ phận chính xác nhỏ.
Q4: Bao bì và vận chuyển?
Vòng cuộn được phủ nhựa bên trong và đóng hộp bên ngoài.
Q5: Còn thời gian giao hàng của bạn?
Nói chung, nó sẽ mất từ 20 đến 45 ngày sau khi nhận được thanh toán trước.
